一、产品说明

本型电压互感器为树脂浇筑式全封闭产品。本产品铁芯材质为新日铁公司30ZH105冷轧取向硅钢片。本产品在可以供用户选择单次级或双次级两种形式。分别由两个二次绕组组成。并且在单绕组的情况下，可以达到容量50VA，精度0.5级。

二、使用说明

本产品适用于额定电压1.5kV及以下，额定频率50～60Hz交流电路中作电压、电能测量及继电保护用。本产品性能符合GB20480.3-2013《电压互感器标准》。

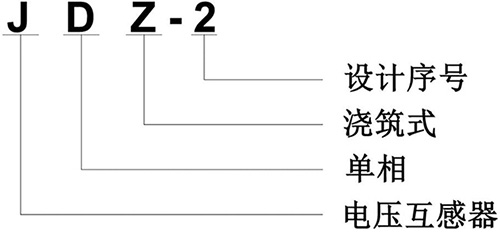

三、型号及定义

四、性能参数

额定一次电压 （V）	额定二次电压 （V）	额定输出（VA）			极限输出 (VA)
		0.5级	1.0级	3.0级
220（220/） 380（380/） 660（660/） 800（800/） 1140（1140/）	100（100/）	15	20	50	100
220（220/） 380（380/） 660（660/） 800（800/） 1140（1140/）	100（100/）	50	75	100
